云媒体智能一体化平台

1. 平台概述

云媒体智能一体化平台系统采用时下流行的HDBT技术，以网络为介质传输，将分散在各机房的KVM节点联合起来，利用一套键盘鼠标，配合方便快捷的移动可视化操作方式，可对远程电脑进行快速切换和管理，为信号远距离传输提供了一套保密性强、监管效能高的电脑终端远程操控解决方案。

系统包括：系统主机SMC超高清混合矩阵系列；控制主机MCC200；传输器包括多业务网传CAT-HDMI-NT/NR以及多业务光传FO-HDMI-2KUT/R；坐席终端跨屏器：KVM-44-CSS。

1.1 功能特点

• 大屏拼接，网罗视界：云媒体智能一体化平台拥有强大的拼接墙功能，单台系统主机最大支持16*16拼接墙显示，

  可满足不同用户的使用需求；

• 无缝备份，安全无忧：系统检测到主输入节点故障可瞬间切换到备份信号显示，且切换过程无黑屏、蓝场现象，

  确保系统安全稳定运行；

• 无损传输，4K超清体验：支持最大3840*2160 4K@60Hz分辨率无损传输，延时<0.001s，为您呈现更加丰富的画面细节；

• KVM分布式传输，实现“人机分离”：KVM传输功能可通过一套键鼠控制多台主机或多个显示屏幕，主机与控制处

  于不同空间，实现“人机分离”，既保障了主机的安全又使工作区安静整洁；

• 字幕台标显示：使用字幕台标功能对每块显示屏进行标注，有助于方便快捷地分辨该显示屏信号源出处；

• 可视化管理，便捷控制：“云媒体智能一体化平台”控制软件整合音频、视频、环境等一切控制，任意拼接、

  开窗、漫游，可视化的操作，所见即所得，可以在PC、平板、手机等任意终端控制管理整个系统。

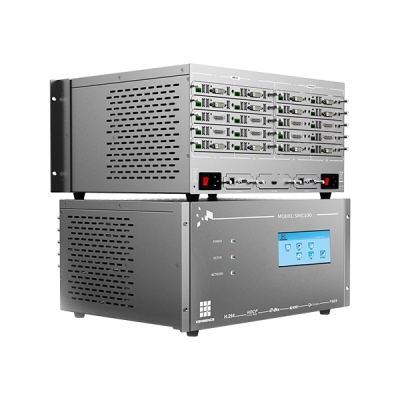

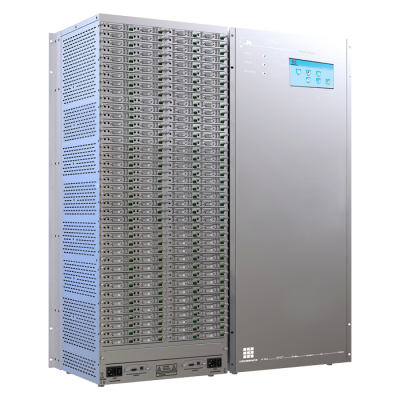

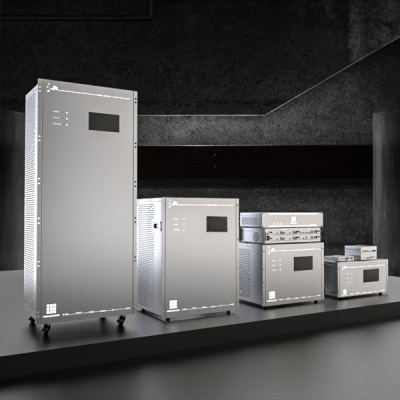

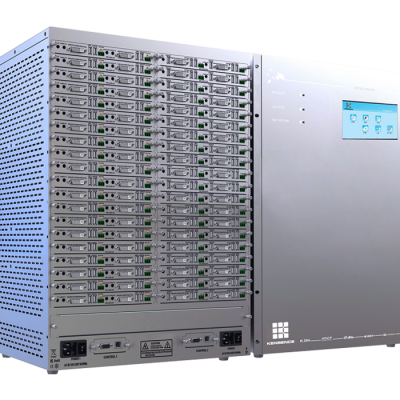

2. SMC系列主机

2.1 产品概述

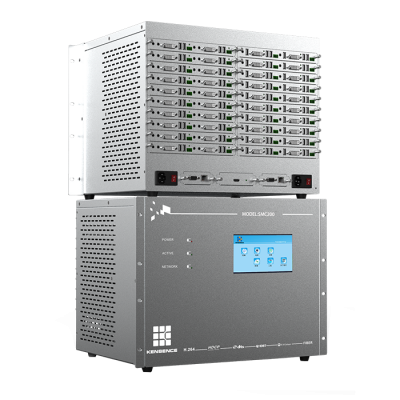

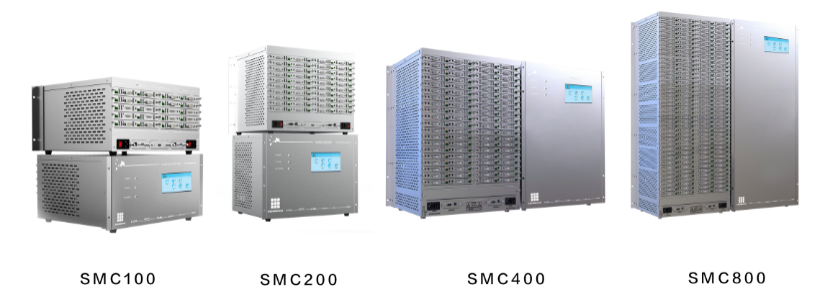

SMC系列是一组功能强大，配置灵活的4K超高清混合矩阵，采用高性能硬件设计，集音频、视频、控制于一体，完美支持各类音视频信号切换处理，如HDMI/DVI/HDCI/HDBaseT/Fiber/3GSDI/IP/VGA/CVBS/YpBpr及AUDIO信号，支持4K@60Hz超高清分辨率输入及输出，融合了大屏拼接、无缝切换、双重备份，智能板卡监测、KVM传输等功能，产品广泛应用于多媒体会议室、指挥控制中心、智慧城市、广播电视、交通管理中心等领域。

2.2 产品特性

• 模块化结构设计：采用插卡式设计，提供多种不同类型的板卡以及不同规模的机箱，用户可以根据需求进行灵活配置，确保了硬件上的可拓展性、可维护性以及单板的即插即用；同时，冗余电源以及板卡热插拔设计进一步保证了设备的稳定工作；

• 兼容多种信号格式：支持多种信号类型的转换、切换、分配等处理，满足海量视频信号输入/输出的拓展，在视频会议系统、多媒体广播中心、指挥控制中心等信号种类繁多的场合有广泛的应用场景；

• 快速无缝切换：完美实现不同的音、视频信号之间的选择与切换, 并在显示终端设备上显示，解决了延迟、黑屏等问题，保证了用户体验的流畅性；

• 多种控制模式：支持控制信号的中控功能，支持触摸屏控制以及双RS-232透传，双TCP/IP控制，可实现对周边设备对集中控制；

• 图像调节：分辨率实时全兼容技术，支持各路输出通道分辨率自定义、色彩、亮度等参数调整，能配合显示单元做统一调整；

• 设备监测：支持实时监测机箱内部、CPU工作温度、风扇转数及所有输入输出通道状态，并在管理软件界面上实时动态显示及预警；

• 可视化控制软件：采用交互式可视化控制软件，支持输入、输出全通道蜂窝式预监回显功能，控制软件可以实时看到输入信号源及大屏显示，实现所有输入输出信号毫秒极延迟回显，无需另配显示器等。

2.3 技术参数

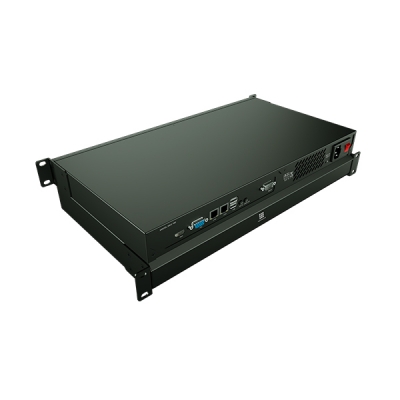

3. 系统控制主机MCC200

3.1 产品概述

MCC200控制主机是一台Linux系统的定制工控机，支持“云媒体智能一体化平台”、“云媒体交互拼接系统”、“智能会议预约系统平台”、“WEB可编程中控平台”等控制软件的安装与使用，可布置在网络的任何节点，用于系统的控制和切换，控制主机支持连接电脑控制、无线PAD控制、同时支持第三方的中控设备连接控制。

3.2 产品特性

• 支持多平台控制软件的安装与使用；

• 支持最大8路的流信号预览与回显；

• 支持网口，RS-232等多种通讯方式；

• 支持最大分辨率4K@30Hz;

• 支持个性化定制软件设计，满足不同用戶需求；

• 8G运行内存+256G SSD存储空间；

3.3 技术参数

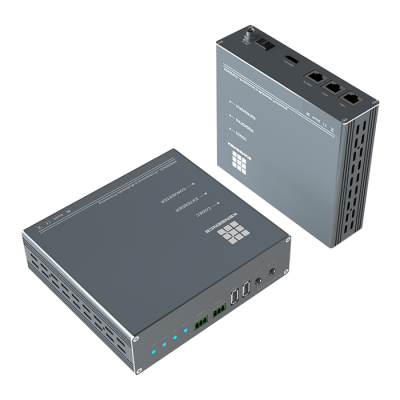

4 .多业务网传

4.1 产品概述

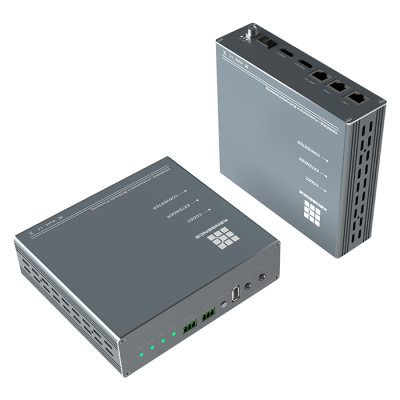

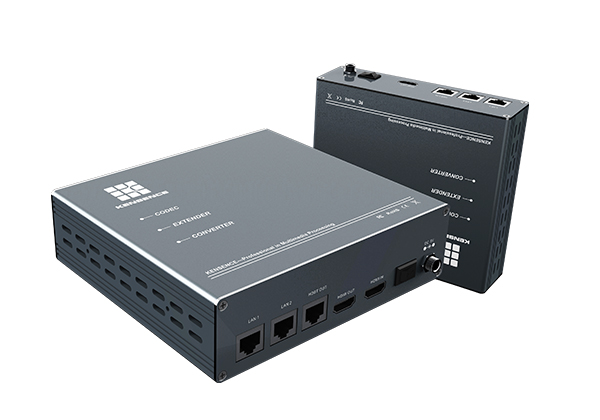

该款CAT-HDMI-NT/NR延长器使用CAT6/CAT7网线可以将HDMI信号延长到150米，支持HDBaseT 2.0标准，实现信号源与显示器设备间零延时无压缩长距离信号传输的作用。

该设备发射端和接收端分别带有USB从接口和USB主接口，它也支持传输双向红外控制信号和双向RS-232控制信号，因此，用户能够在150米外的接收器端控制输入设备，也能通过150米外的发送器端控制输出设备。采用新一代低功耗芯片处理方式，24小时不间断工作，发热量小，工作稳定，安装简单，即插即用。本设备可广泛应用于视频会议系统、多媒体信号广播、HDMI信号延伸等其他领域。

4.2 产品特性

• 画质细腻，超清优享：兼容HDCP2.2，HDMI 1.4以及HDMI1.4，支持4K/2K@30Hz（向下兼容）超高清分辨率画质无损传输；

• 随心拓展，远程对接：支持HDBaseT 2.0标准编码协议，通过信号倍增延长任意HDMI设备控制与传输，使用CAT6/7双绞网线可使传输距离达到150米，支持4K@30Hz和3D传输100米，超长距还可通过交换机等设备中继，打破距离限制；

• 多样控制，轻松掌握：支持双向USB2.0，红外，RS-232串口控制，设备管理更便捷；

• 即插即用，简单实用：设备主要包含发射端和接收端两部网络传输器，均采用一体式机箱设计，无需安装额外软件，即插即用；

• 超强芯片，高效稳定：采用新一代低功耗芯片处理方式，可使系统24小时不间断工作，工作稳定，性能优良；

• 简约造型，注重细节：采用工业级防护金属铝制外壳，防震防静电，抗腐蚀、抗干扰、散热能力强，安全放心；采用深空灰配色，个性时尚；前面板配备信号指示灯，传输信息清晰可得。

4.3 技术参数

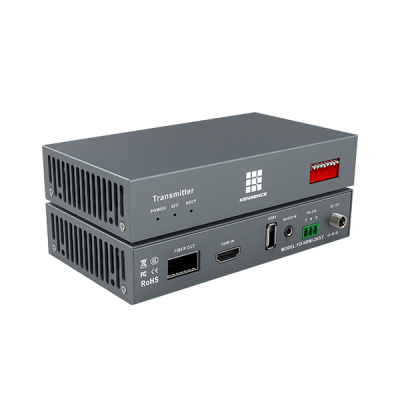

5. 多业务光传

5.1 产品概述

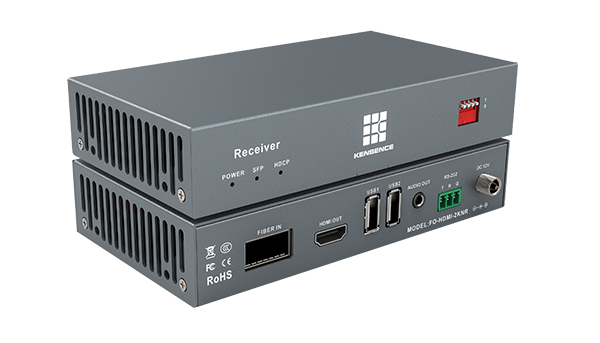

多业务光传采用光纤作为传输介质，支持4K超高清HDMI信号通过单模单芯光纤进行远距离KVM传输。相较于网络传输器，光纤传输器的传输距离不再受限，设备不受外界信号干扰，也不对周边设备产生干扰，同时信号在传输过程中具有高保密性的特点，可实现传输距离为2~80km的超远距离无损传输，是业界领先的解决方案。

本款产品可应用于学校教学、医院研讨、政府办公、企业会议、监控指挥等多个领域。

5.2 产品特性

• 画质细腻，超清优享：支持4K/@30Hz（向下兼容）超高清分辨率4:4:4格式图像以及全格式的HDMI音频传输，无损耗，低延时，全方位满足高端客户的视听体验需求；

• 嵌入设计，稳定可靠：设备主要包含发射端和接收端两部光纤传输器，均采用一体式机箱设计，机身小巧轻薄，有效节省空间资源，更易安置于有限空间环境中；

• 超远传输，不惧干扰：采用光纤作为传输介质，支持HDMI信号通过单模单芯光纤进行远距离KVM传输，真正实现跨房间、跨楼层、跨区域远程传输，最远可达80km，且传输过程不受外界信号干扰，保密性强；

• EDID自适应，一键还原：支持EDID功能，更好地兼容输入输出设备；发射器前面板设置一键还原按钮，便捷省心；

• 双向USB控制：支持全功能的USB2.0延长，接收端不仅可以连接鼠标键盘，还可以连接U盘，USB摄像头，USB耳机等USB设备；

• 超强芯片，高效稳定：采用新一代工业级低功耗芯片处理方式，可使系统24小时不间断工作，工作稳定，性能优良。

5.3 技术参数

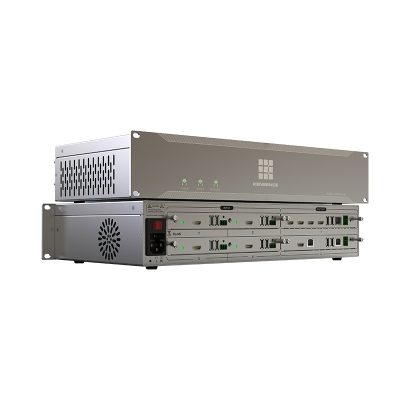

6. 4K@60Hz坐席终端

6.1 产品概述

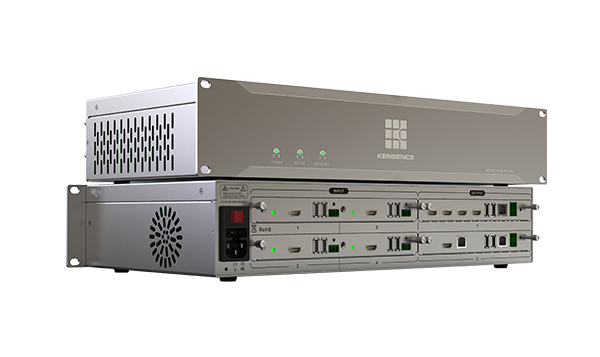

KVM-44-CSS超高清坐席终端采用插卡式设计，支持2个输入卡槽，2个输出卡槽，输入端支持 HDMI/DVI/HDBaseT/Fiber/HDCI/IP/VGA/CVBS/YpbPr 等多种信号，输出端支持 4 路 HDMI 信号+四画面分割（HDBaseT）+l路HDMI信号环出，设备支持音频加嵌解嵌和KVM跨屏控制功能，传输分辨率可达4K@60Hz。产品可广泛应用于视频会议系统、指挥中心、多媒体广播中心等场景。

6.2 产品特性

• 超清画面，视觉优享：支持4K@60Hz超高清分辨率输入输出，图像细腻流畅，完美体验超高清数字显示图像；

• 集成管控，高效协调：支持KVM跨屏控制，配合传输器可以轻松实现不同区域间坐席的交互控制，真正做到“人机分离，一人多机”的智能化坐席管理；

• 极简部署，灵活拓展：采用节点式设计，通过云节点即可将各输入、输出节点进行异地虚拟组网，无需改变已有网络结构，增加设备即可灵活拓展；

• 图像拼接，个性定义：输出端口支持4路HDMI信号分屏显示+1路4画面拼接显示；

• 模块化设计，兼容多种输入信号类型：采用插卡式设计，具有良好的稳定性和可拓展性，支持HDMI/DVI/HDBaseT/Fiber/HDCI/IP/VGA/CVBS/YpbPr 等多种输入信号类型，满足不同用户需求；

• 可视化操作平台：配置人性化与可定制化的人机交互界面，可在平板电脑，PC及触摸一体机上实现可视化触控操作。

6.3 技术参数

7.系统应用示意图
